什麼是全電路的歐姆定律？

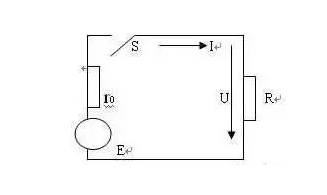

帶有一個電動勢的全電路圖：

圖中r0是電源的內阻；當導線的電阻可以忽略不計時，負載電阻R就是外電路的電阻；E表示電源的電動勢。S表示開關；I表示電流；U表示電源兩端的電壓。

當開關S閉和接通時，電路中將有電流流通，根據部分電路歐姆定律，在外電路負載電阻R上的電阻壓降等于I×R=U，而在內電路中電源內阻r0上的電壓降為U0=I×r0。

所以，全電路歐姆定律的數學表達式為：

E=U+U0=IR+Ir0式中電流I=E/（R+r0）

式中:E——電源電勢（V）；R——外電路電阻（Ω）；r0——電源內阻（Ω）。

全電路歐姆定律的定義是：在閉合回路中，電流的大小與電流的電動勢成正比，而與整個電路的內外電阻之和成反比。

換句話講，IR=E－Ir0，即U=E－Ir0，該式表明電源兩端的電壓U要隨電流的增加而下降。因為電流越大，電源內阻壓降Ir0也越大，所以電源兩端輸出的電壓U就降低。電源都有內阻，內阻越大，隨著電流的變化，電源輸出電壓的變化也越大。當電源的內阻很�。ㄏ鄬ω�(fù)載電阻而言）時，內阻壓降可以忽略不計，則可認為U=E－Ir0≈E，即電源的端電壓近似等于電源的電動勢。
