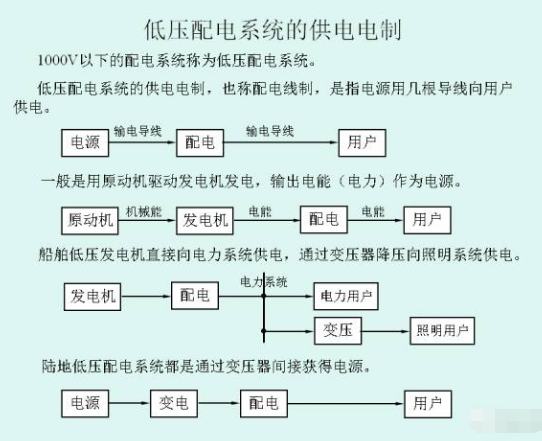

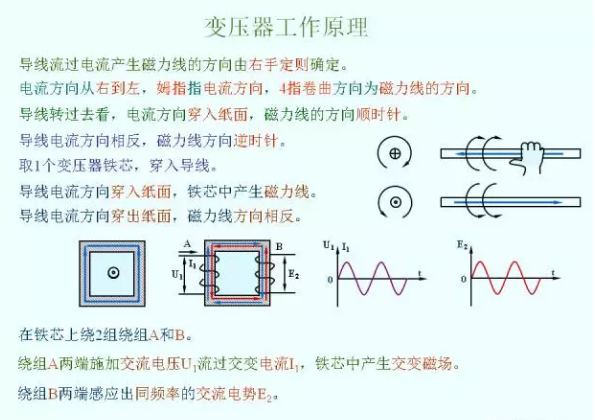

低壓配電系統的供電電制和漏電保護！

漏電保護

漏電保護

在低壓電路中作為：

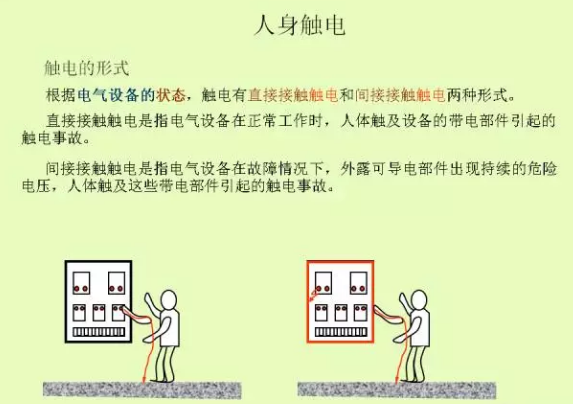

防止人體觸電。

防止漏電引起的火災、設備燒壞和爆炸事故。

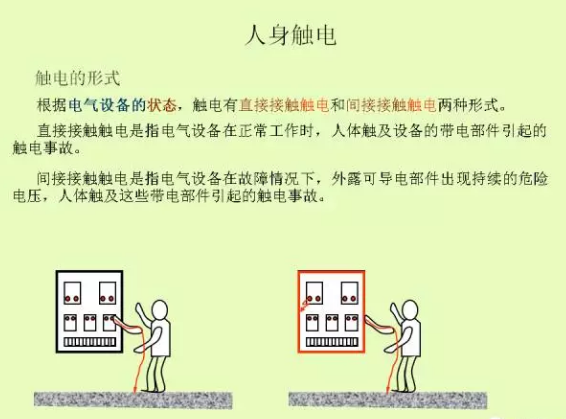

主要功能是提供間接接觸保護。

漏電保護動作電流小于30ma，也可作為直接接觸保護。

漏電保護有電壓型和電流型兩類。

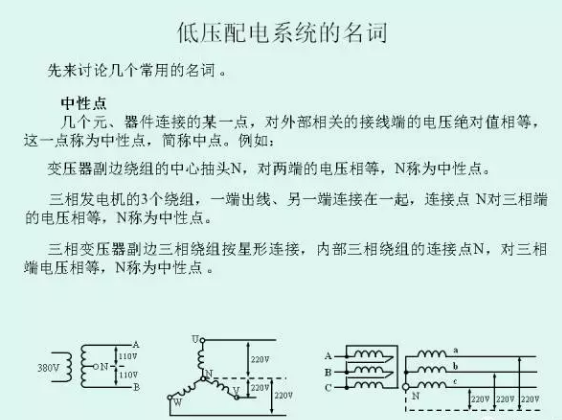

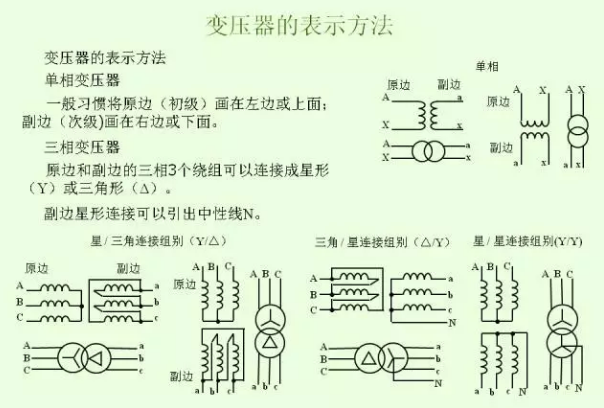

電壓型用于變壓器中性點不接地的低壓系統。

漏電故障電流在接地裝置產生較高的電壓，繼電器動作，分?jǐn)嚯娫撮_關。

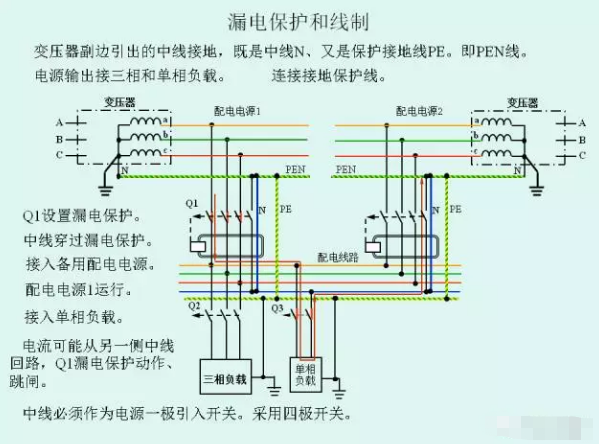

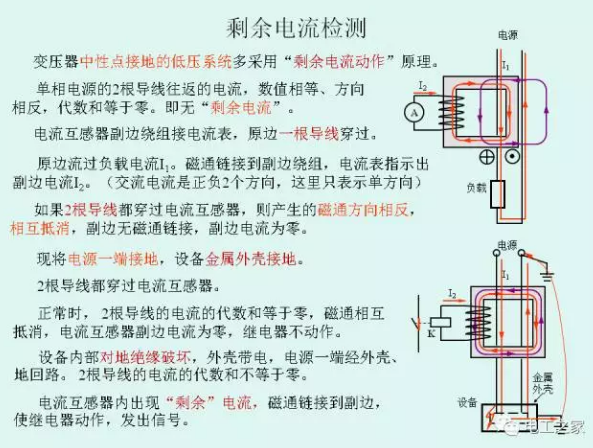

電流型用于變壓器中性點接地的低壓系統。

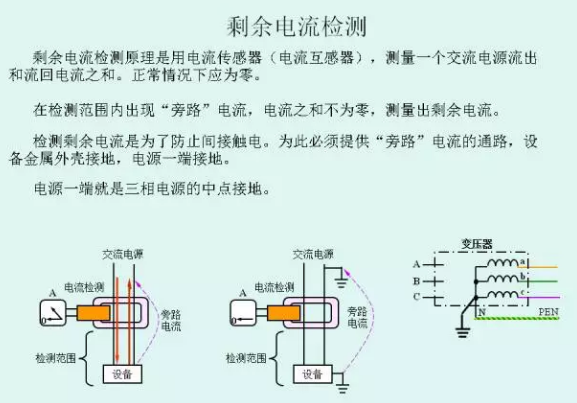

發生漏電，零序電流互感器檢測出漏電流，繼電器動作，分?jǐn)嚯娫撮_關。

目前主要使用電流型漏電保護。

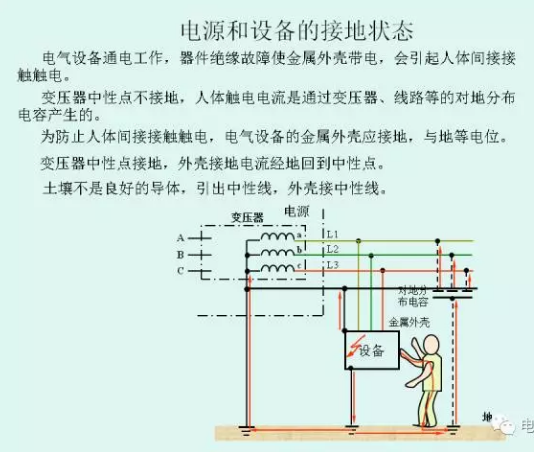

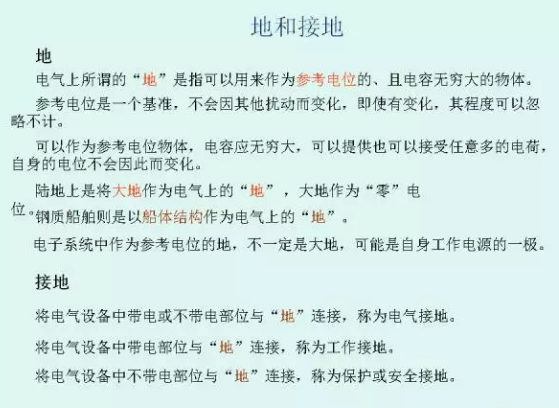

低壓電力系統的接地形式

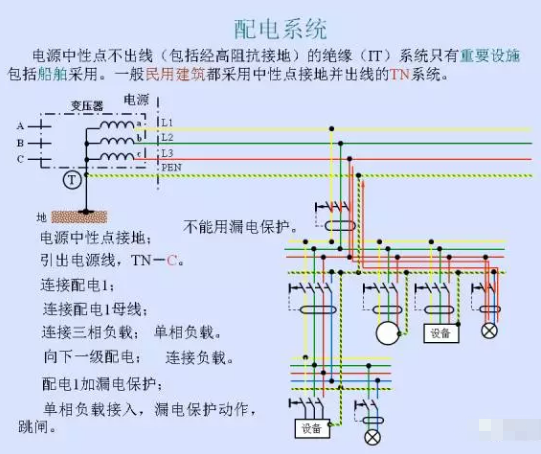

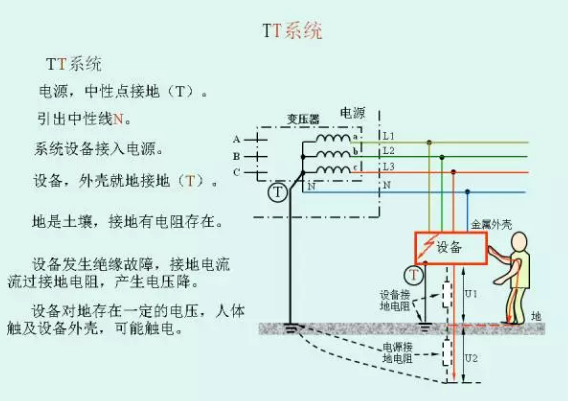

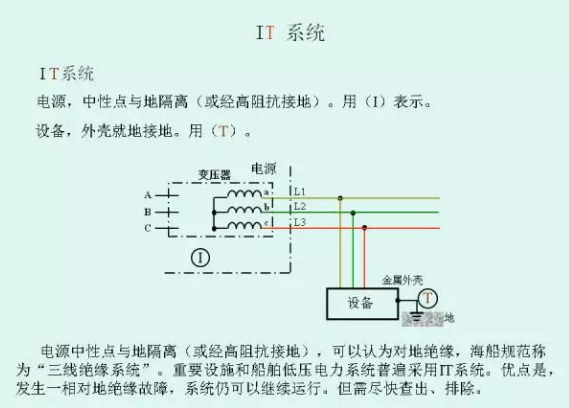

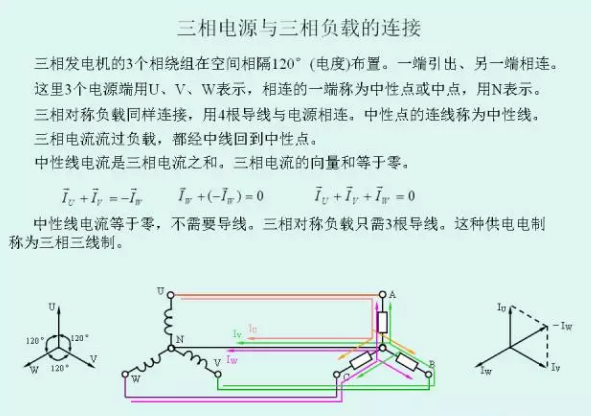

根據電源和設備的接地狀態，配電系統分為3種形式，即I T系統 、TT系統和TN系統。前字母表示電源的接地狀態；后字母表示設備的接地狀態。

字母是法文單詞的第一個字母，T（Terre）是大地、I（Isolation）是隔離、N（Neutre）是中性。

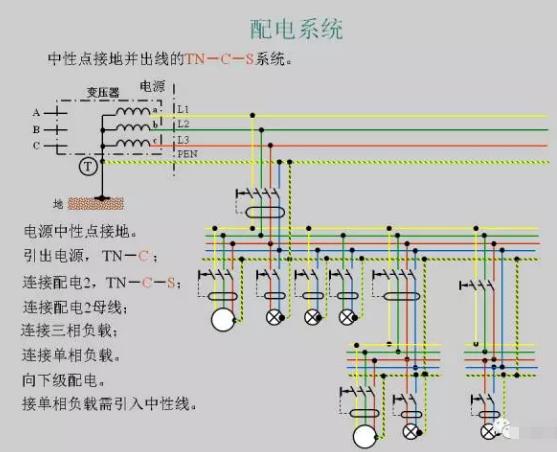

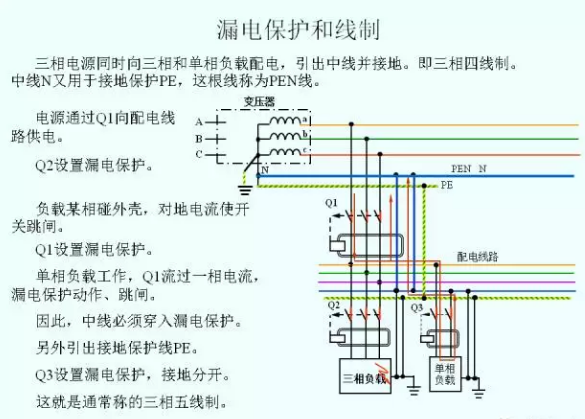

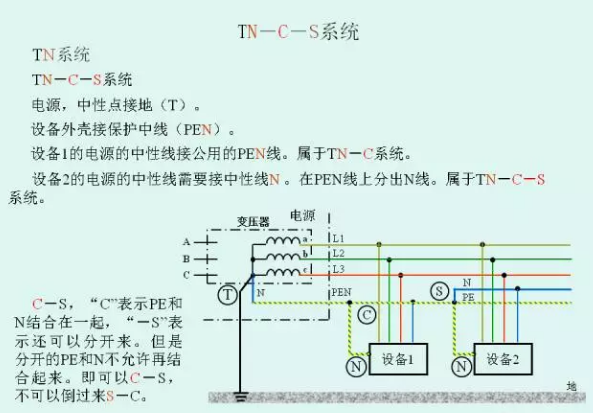

T N系統有3種類型：TN－S系統、 TN－C系統、TN－C－S系統。

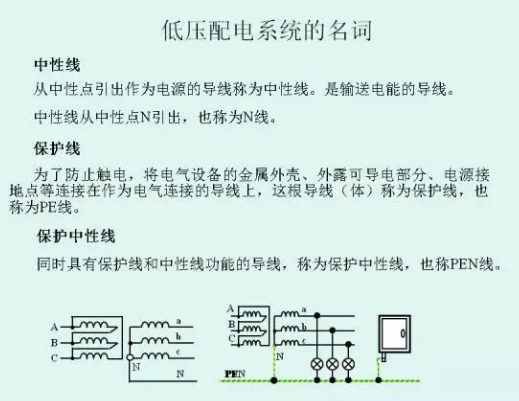

S（Separe）是分開，即N與PE分開、 C（Combine）是結合，即N和PE結合在一起。

接地導線的截面

保護線PE的最小截面積

相線芯線截面（mm2） PE線最小截面（mm2）

         S≤16                                     S

       16＜ S≤35                            16

         S＞35                                   S/2

保護線PE的最小截面積不小于2.5mm2。

CCS對接地的規定：

“1.3.4接地

  1.3.4.1電氣設備的帶電部件以外的所有可接近的金屬部分均應接地�！�

關于接地導線的截面，與陸地的要求相似，即：

固定敷設電纜中的連續接地導體：

相關的載流導線（例如該設備的電源線）的截面S≤16mm2 的，接地導線最小截面Q應與S相等；S＞16mm2 的，Q應為S的1/2（一半）但不小于16mm2 。

最小不小于1.5mm2 。

單獨固定的接地導體：

S≤2.5mm2 ，Q＝S/2，但不小于1.5mm2

2.5＜S≤120mm2 ，Q＝S/2，但不小于4mm2

S＞120mm2 ，Q＝70mm2

電纜金屬護套用金屬夾箍夾住，再用導線引出接地。接地導體的截面Q

S≤25mm2 ，Q≥1.5mm2

S＞25mm2 ，Q≥4mm2

電涌和電涌保護

電涌是超過系統正常電壓很多倍、時間很短的電壓脈沖。持續時間很短、電壓很高，也稱為瞬時過電壓。

瞬時過電壓會干擾設備的正常工作，甚至損壞電氣設備，特別是電子器件。

抑制和防止電涌危害的設備（器件），在中、高壓系統中稱為“避雷器”；在低壓系統中稱為“電涌保護器”或“浪涌保護器”或“電源防雷模塊”等。

電涌保護器簡稱“SPD”，是英文Surge ProtectionDevice的第一個字母。
