15288489748焊工是一種特種作業(yè)工種，從事焊工相關(guān)規(guī)定工作必須持證上崗，熔化焊接與熱切割特種作業(yè)操作證每3年需要復(fù)審一次。一人一證持證上崗，全國通用。
考試形式：本人參考、單人單桌、分為理論科目和實操科目，滿分均為100分，及格分均為80分。
報考咨詢：18206863120（微信同號）
焊工短期技能培訓內(nèi)容：
第一周：焊工基礎(chǔ)（電焊工安全操作規(guī)范及設(shè)備工具的安全使用）手工電弧焊操作技能培訓（例如：手工焊接設(shè)備、焊接材料、工具。各種焊接位置的操作技能，單面焊雙面成型技術(shù)的操作技巧）。
第二周：氧、乙炔焊接與切割，等離子弧切割（氣焊與切割設(shè)備的使用及安全操作規(guī)程），各種厚板、薄板氣焊與切割操作技巧。
第三周：手工鎢極氬弧焊技術(shù)（例如：氬弧焊設(shè)備及工具的安全使用和安全操作規(guī)程）；氬弧焊焊接厚、薄板各種焊接位置的安全操作技巧；常用有色技術(shù)材料，例如：鋁合金材料的焊接技巧。
第四周：二氧化碳氣體保護電弧焊技術(shù)（例如：二氧化碳焊接設(shè)備、設(shè)備工具的安全操作規(guī)程）；二氧化碳氣體保護焊焊接位置的操作技巧。

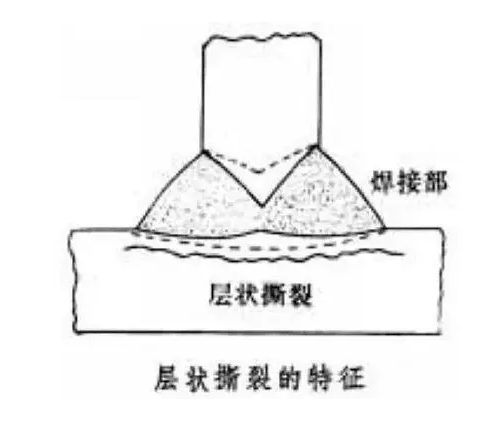

焊接缺陷中的層狀裂紋 焊接裂紋作為危害最大的一類焊接缺陷，嚴重影響著焊接結(jié)構(gòu)的使用性能和安全可靠性。今天，就帶大家認識一下裂紋的類型之一——層狀裂紋。
01、非金屬夾雜物，鋼板在軋制過程中將鋼內(nèi)的一些非金屬夾雜物等（如硫化物、硅酸鹽）軋制成平行于軋制方向的帶狀物，造成了鋼材力學性能的差異性，夾雜物是焊接結(jié)構(gòu)產(chǎn)生層狀撕裂的潛在因素，也是產(chǎn)生層狀撕裂的主要原因。 02、拘束應(yīng)力，由于焊接熱循環(huán)作用，焊接接頭會出現(xiàn)拘束力，對于某一個給定的軋制厚板T形和十字接頭，在焊接參數(shù)不變的條件下，存在著一個臨界拘束應(yīng)力或彎曲拘束強度，當大于此值時易產(chǎn)生層狀撕裂。 03、擴散氫，氫是致裂的促進因素，由于氫的擴散并結(jié)合成分子以致局部應(yīng)力劇增，當氫聚集在夾雜端部時促使非金屬夾雜物與金屬失粘，并會拉斷相鄰夾雜的金屬，在斷口上呈現(xiàn)氫致斷裂特征。 04、母材性能，盡管夾雜物是層狀撕裂的主要原因，但金屬的力學性能對層狀撕裂也有很重要的影響。金屬的塑性韌性差，裂紋越容易擴展，就是說抗層狀撕裂的能力差。 為防止層狀裂紋的產(chǎn)生，在設(shè)計和施工工藝上主要是避免Z向應(yīng)力和應(yīng)力集中，具體措施如下： 1.改善接頭設(shè)計，減小拘束應(yīng)變。具體措施如：將引弧板端部延伸一定長度，有防止啟裂的效果；改變焊縫布置以改變焊縫收縮應(yīng)力方向，將垂直引弧板改為水平引弧板，變更焊縫位置，使接頭總的受力方向與軋層平行，可大大改善抗層狀撕裂性能。 2.采取適宜的焊接方法，采用低氫的焊接方法有利，如氣體保護焊、埋弧焊冷裂傾向小，有利于改善抗層狀撕裂的性能。 3.采用低強匹配的焊接材料，焊縫金屬具有低屈服點、高延性時，易使應(yīng)變集中于焊縫而減輕母材熱影響區(qū)的應(yīng)變，可改善抗層狀撕裂的性能。 4.在焊接技術(shù)的運用方面，采用表面堆焊隔離層；對稱施焊，使應(yīng)變分布均衡，減少應(yīng)變集中。 5.為防止有冷裂引起的層狀撕裂，應(yīng)盡量采用一些防止冷裂的措施，如適當提高預(yù)熱、控制層間溫度等；另外，也可采取中間退火等消除應(yīng)力的方法。 6.我們還可以通過控制焊縫尺寸，采用小焊腳、多道焊的焊接工藝。
