一、構造措施

（1）在提升狀況下，三角臂應能繞豎向桁架自由轉動；在工作狀況下，三角臂與豎向桁架之間應采用定位裝置以防止三角臂轉動。

（2）連墻件應與豎向桁架連接，其連接點應在豎向桁架上部并應與建筑物上設置的連接點高度一致。

（3）連墻件與豎向桁架宜采用水平鉸接的方式連接，應使連墻件能水平轉動。

（4）每一處連墻件應至少有兩套桿件，每一套桿件應能夠獨立承受架體上的全部荷載。

（5）每榀豎向桁架的外節點處應設置縱向水平桿，與節點距離不應大于150mm。

（6）每片防護架的豎向桁架在靠建筑物一側從底部到頂，應設置橫向鋼管且不得少于3道，并應采用扣件連接牢固，其中位于豎向桁架底部的一道應采用雙鋼管。

（7）防護層應根據工作需要確定其設置位置，防護層與建筑物的距離不得大于150mm。

（8）豎向桁架與架體的連接應采用直角扣件，架體縱向水平桿應搭設在豎向桁架的上面。豎向桁架安裝位置與架體主節點的距離不得大于300mm。

（9）架體底部的橫向水平桿與建筑物的距離不得大于50mm。

（10）預埋件宜采用直徑不小于12mm的圓鋼，在建筑結構中的埋設長度不應小于其直徑的35倍，其端頭應帶彎鉤。

（11）每片防護架應設迓不小于3道的水平防護層，其中最底部的一道應滿鋪腳手板，外側應設擋腳板。

（12）外掛防護架底層除滿鋪腳手板外，應采用水平安全網將底層與建筑物之間全封閉。

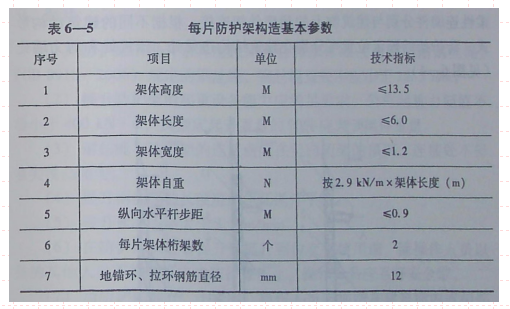

（13）防護架構造的基本參數應符合表6—5的規定。

二、安裝

（1）應根據專項施工方案的要求，在建筑結構上設置預埋件。預埋件應經驗收合格后方可澆筑混凝土，并應做好隱蔽工程記錄。

（2）安裝防護架時，應先搭設操作平臺。

（3）防護架應配合施工進度搭設，一次搭設的高度不應超過相鄰連墻件以上兩個步距。

（4）每搭完一步架后，應校正步距、縱距、橫距及立桿的垂直度，確認合格后方可進行下道工序。

（5）豎向桁架安裝宜在起重機輔助下進行。

（6）同一片防護架的相鄰立桿的對接扣件應交錯布置，在高度方向錯開的距離不宜小于500mm；各接頭中心至主節點的距離不宜大于步距的1/3。

（7）縱向水平桿應通長設置，不得搭接。

（8）當安裝防護架的作業層高出輔助架二步時，應搭設臨時連墻桿，待防護架提升時方可拆除。臨時連墻桿可采用2.5〜3.5m長的鋼管，一端與防護架策三步相連，一端與建筑結構相連。每片架體與建筑結構連接的臨時連墻桿不得少于兩處。

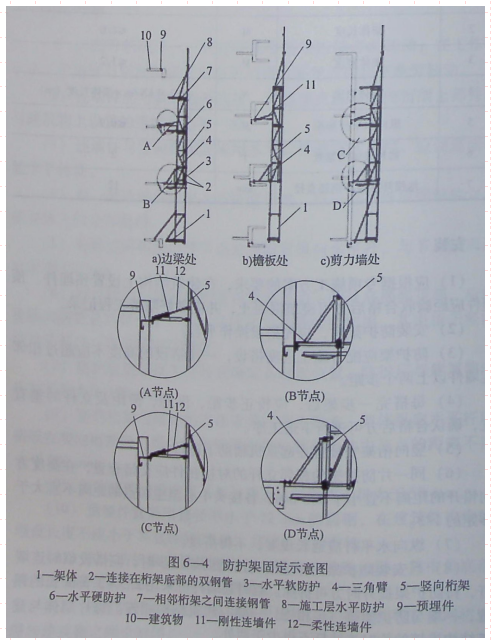

（9）防護架應設置在桁架底部的三角臂，和上部的剛性連墻桿及柔性連墻件分別與建筑物上的預埋件相連接。根據不同的建筑結構形式，防護架的固定位置可分別在建筑結構邊梁處、檐板處和剪力墻.

提升

（1）防護架的提升索具應使用符合國家標準《重要用途鋼絲繩》(GB 8918—2006)規定的鋼絲繩。鋼絲繩直徑不應小于12.5mm。

（2）提升防護架的起重設備能力應滿足要求，公稱起重力矩值不得小于400kN•m，其額定起升重量的90%應大于架體重量。

（3）鋼絲繩與防護架的連接點應在豎向桁架的頂部，連接處不得有尖銳凸角等。

（4）提升鋼絲繩的長度應能保證提升平穩。

（5）提升速度不得大于3.5m/min。

（6）在防護架從準備提升到提升到位交付使用前，除操作人員以外的其他人員不得從事臨邊防護等作業。操作人員應系好安全帶。

（7）當防護架提升、下降時，操作人員必須站在建筑物內或相鄰的架體上，嚴禁站在防護架上操作；架體安裝完畢前，嚴禁上人。

（8）每片架體均應分別與建筑物直接連接；不得在提升鋼絲繩受力前拆除連墻件；不得在施工過程中拆除連墻件。

（9）當采用輔助架時，每一次提升前應在鋼絲繩收緊受力后，才能拆除連墻桿件及與輔助架相連接的扣件。指揮人員應持證上崗，信號工、操作工應服從指揮、協調一致，不得缺崗。

（10）防護架提升時，必須按照“提升一片、固定一片、封閉一片”的原則進行，嚴禁提前拆除兩片以上的架體、分片處的連接桿、立面及底部封閉設施。

（11）在每次防護架提升后，必須逐一檢査扣件緊固程度；所有連接扣件擰緊力矩必須達到40〜65N•m。

四、拆除

（1）拆除防護架的準備工作應符合下列規定：

1）對防護架的連接扣件、連墻件、豎向桁架、三角臂應進行全面檢査，并應符合構造要求。

2）應根據檢査結果補充完善專項施工方案中的拆除順序和措施,并應經總包和監理單位批準后方可實施

3）應對操作人員進行拆除安全技術交底。

4）應清除防護架上的雜物及地面障礙物。

（2）除防護架時，應符合下列規定：

1）應采用起重機械把防護架吊運到地面進行拆除。

2）拆除的構配件應按品種、規格碼堆存放，不得拋擲。

五、驗收

（1）外掛防護架在使用前應經過施工、安裝、監理等單位的驗收。未經驗收或驗收不合格的防護架不得使用。

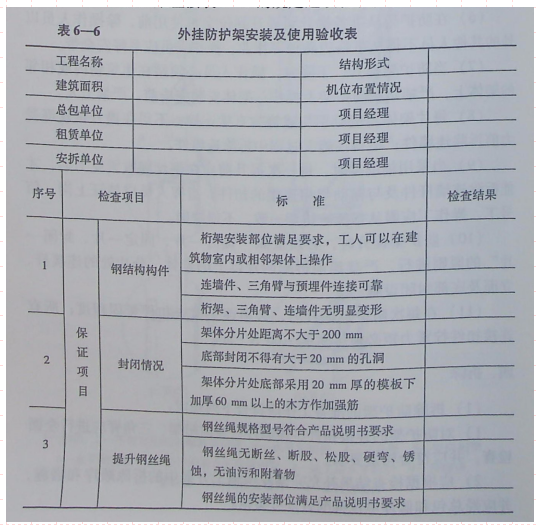

（2）外掛防護架應按表6-6的規定逐項驗收，合格后方可使用。
