樓宇對講系統的安裝方法
樓宇對講系統的安裝方法
1.設備箱安裝
(1) 設備箱安裝位置、高度等應符合設計要求，在無設計要求時，應安裝在較隱蔽或安全的地方，底邊距地面宜為1.4m。
(2) 明裝時，應按設計位皿，用膨脹螺栓固定，箱體應水平不傾斜。
(3) 暗裝時，箱體應緊貼建筑物表面，嚴禁采用電焊或氣焊將箱體與預埋管焊在一起，管人箱體應用鎖具固定。
2.設備安裝
(1) 電源箱通常安裝在防盜鐵門內側墻壁，距離電控鎖不宜太遠，一般在8m以內。電源正常工作時不可倒放或側放。
(2) 門口主機的安裝。門口主機通常鑲嵌在防盜門或墻體主機預埋盒內。主機底邊距地不宜高于1.5m，操作面板應面向訪客且便于操作。安裝應牢固可靠，并應保證攝像鏡頭的有效視角范圍。
室外對講門口主機安裝時。主機與墻之間為防止雨水進人，要用玻璃膠堵住縫隙，主機安裝高度為攝像頭距地而1.5m。
(3) 室內機安裝。室內機一般安裝在室內的門口內墻上，安裝高度中心距地面1.3-1.5m，安裝應牢固可靠，平直不傾斜。
(4) 聯網型(可視)對講系統的竹理機宜安裝在監控中心內或小區出人口的值班室內，安裝應牢固可靠。

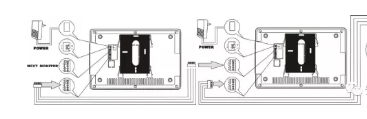

3.設備接線
(1) 接線前，對已經敷設好的線纜再次檢查線間和線對地的絕緣，合格后才可按照設備接線圖進行端接。
(2) 對講主機采用專用接頭與線纜進行連接的，壓接應牢固可靠，接線端應按圖紙進行編號。設備及電纜屏蔽層應壓接好保護地線,接地電阻值應符合設計要求。
